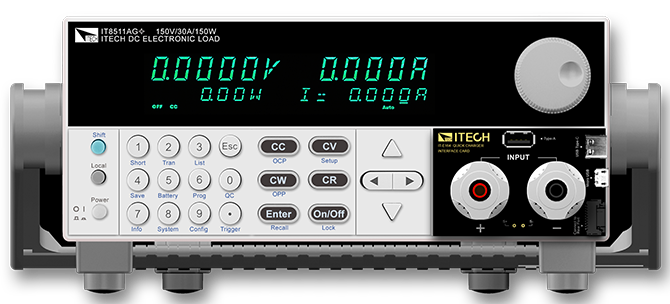

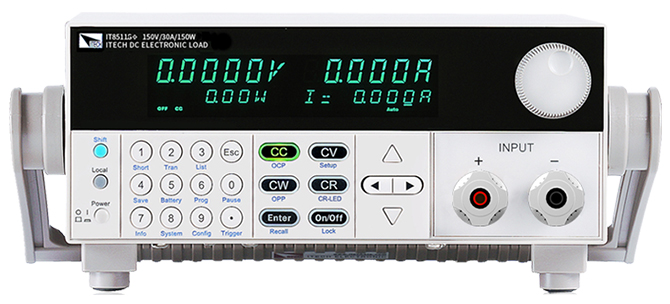

IT8500G+ 升级版可编程直流电子负载

IT8500G+ 高性能可编程直流电子负载兼具桌面型和系统集成双重使用需求,专为移动电源、工业电源模块、功率电子器件及快充适配器等研发和老化测试而设计研发。该系列产品不仅具备传统的 CC/CV/CR/CP 带载模式,同时提供 CR+CC/CV+CC/CR-LED 等复合带载模式,以广泛适用于不同特性待测物,在限制电流过冲以及动态带载方面具备优异的表现。不仅如此,依托于 IT8500G+ 负载特有的多通道模式和内置纹波量测功能,无需额外的示波器以及通信接口卡,即可轻松实现上百通道的程控,为企业降低测试成本,提升测试效率。
品牌 艾德克斯
13554689326
产品详情产品型号资料库

产品特点

七种操作模式:CC/CV/CR/CW/CR+CC/CV+CC/CR-LED

♦ 内置电压纹波和电流纹波量测功能

♦ 提供QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、USB PD3.0、FCP、SCP八种快充通信协议,

♦ 支持快充设备测试*1

♦ 高达20kHz动态模式

♦ 测试分辨率可达0.1mV/0.1mA

♦ 专业多通道模式,可最多级联16台设备,降低老化测试成本

♦ OPP/OCP测试功能,适用于电源模块保护功能测试

♦ 电池放电模式,提供时间,电压和容量三种截止条件

♦ 自动测试功能,广泛应用于适配器测试

♦ List功能,可模拟复杂的电流带载波形

♦ 电流监控功能,无需昂贵的电流探头,轻松实现电流波形监控(0-10V)

♦ 短路模式/Measure功能

*1此功能仅IT8511G+具备




产品功能与优势


应用领域

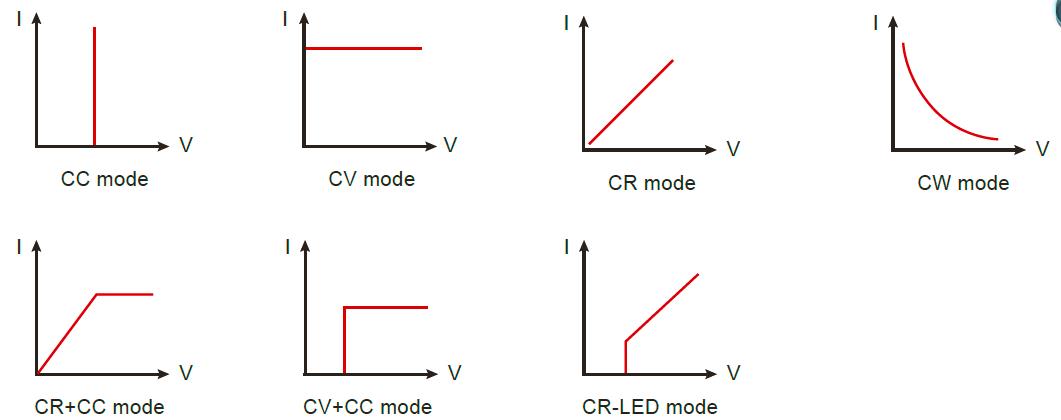

七种基本负载操作模式



内置电压/电流纹波量测功能

纹波是开关电源必测的项目之一,纹波过大会对待测物造成干扰或影响DUT 的使用寿命。IT8500G+ 系列提供纹波量测功能,量测带宽高达300kHz,满足开关电源或充电器的纹波测量。用户可配合remote sense 功能,消除线上压降带来的量测影响。通过前面板的向下按键,可直接读取待测物的电压纹波值(Vpp/Vp+/Vp-)和电流纹波值(Ipp/Ip+/Ip-),无需额外的示波器,极大的简化了您的实验接线和操作。



内置丰富的快充协议

随着手机功能越来越多,对于电池电量的消耗也越来越快,而快充的发展则有力提升了用户的产品体验。IT8500G+ 系列内置丰富的快充协议(QC2.0、QC3.0、PE+、PE2.0+、USB PD2.0、U SB PD3.0、F CP、SCP),满足用户对于不同充电协议适配器的测试。用户可通过菜单快速切换充电协议,搭配自动测试模式,可实现对快充适配器的空载电压,短路电流,及恒压恒流不同充电阶段的性能验证。
* 此功能仅IT8511G+具备



专业多通道模式,降低ATE集成成本

多通道模式是 IT8500G+ 系列专为优化系统集成而研发设计的,利用多通道模式,系统集成商可以轻松实现数十至上百通道的硬件平台组建,在简化通信线连接的情况下,还为每套系统节省昂贵的通信模块以及通信接口扩展卡(如 USB hub,多串口卡或交换机)等测试成本。IT8500G+ 的多通道模式,允许最多级联 16 台设备,意味着每 16 台负载设备只需一根通信线与 PC 连接。假设以 60 通道的老化系统测试为例,使用 IT8500G+ 的多通道模式,可以节省 8 台扩展交换机的成本,为企业提供高效的自动化测试解决方案

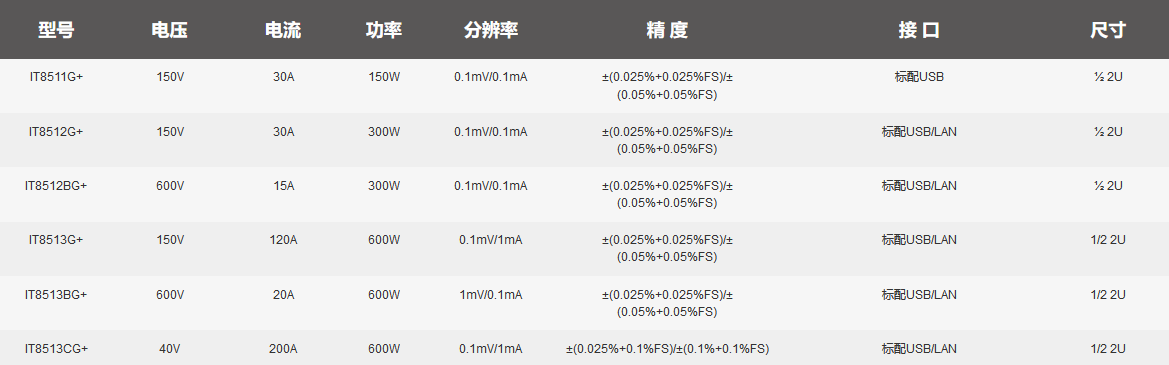

型号.jpg*以上规格如有变动,恕不另行通知


 IT8500G+系列 产品单页   ‍undefined‍‍

IT8500G+ 系列是一款专门针对高精度纹波测试的可编程直流电子负载,采样带宽可达300kHz,配合内置的纹波测试功能,可协助工程师轻松完成DUT 电压和电流纹波的量测。
