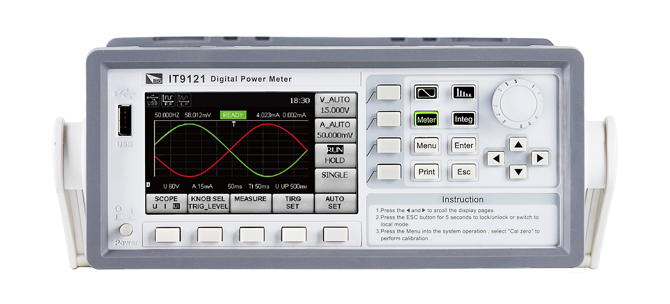

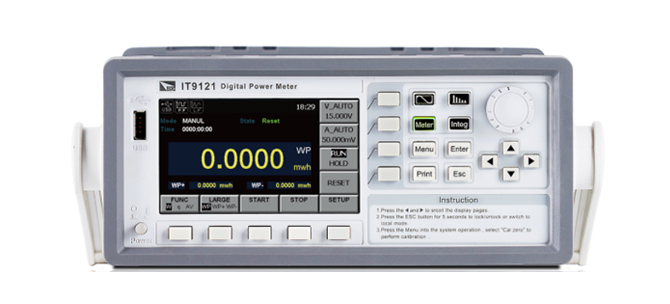

IT9100系列功率分析仪

IT9100系列 功率分析仪/uA级功耗测试
IT9100 系列功率分析仪提供1000Vrms和50Arms的最大输入,以及100kHZ的测量带宽,可以方便地进行电压、电流、功率、频率、谐波等参数的量测。标配有USB、RS232和以太网通信接口,您可以通过这些接口实现对IT9100功率分析仪的远程控制,同时您还可以利用USB外围设备接口,直接将量测参数保存到外部储存介质中。IT9100功率分析仪具有0.1%的电压、电流精度,同时还具有丰富的波形显示功能、积分功能。广泛应用于电机,家用电器,UPS等测试领域。
品牌 艾德克斯
13554689326
产品详情产品型号资料库

产品特点

♦ 4.3英寸彩色液晶显示屏(TFT)

♦ 最大输入范围:1000Vrms/50Arms

♦ 谐波成分

♦ 电压电流量测精度高达0.1%

♦ 可同时测量电压,电流,功率和谐波等参数

♦ 具有谐波量测功能,可达50次的频率量测功能 *1

♦ 丰富强大的积分功能,计算买/卖电能

♦ 提供USB外围设备接口,用户可将数据保存到外部储存介质

♦ 内置USB,RS232和以太网通信接口

*1:IT9121E不具备此功能






产品功能与优势

应用领域

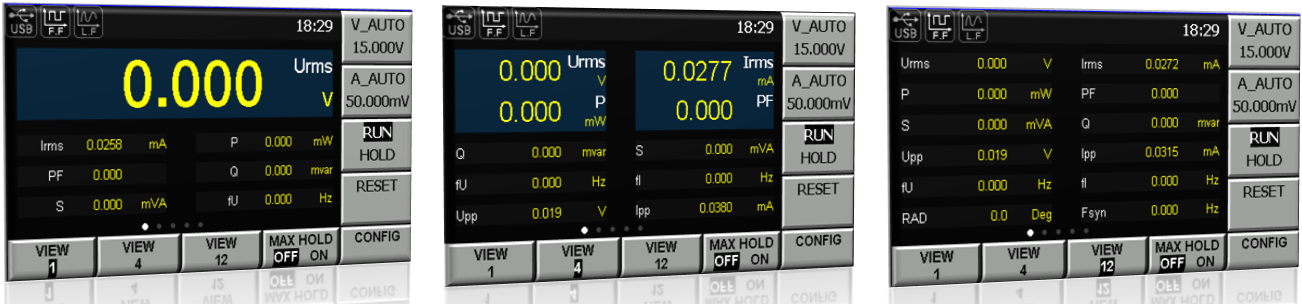

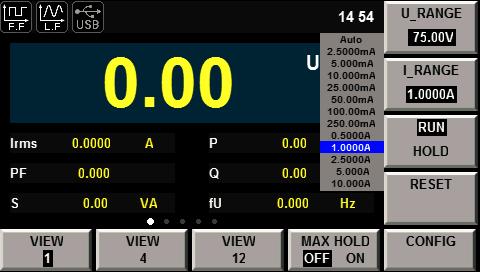

可自定义界面显示风格

IT9100为用户提供了4.3英寸的彩色解析TFT液晶显示屏,可提供高亮度和色彩鲜明的实时显示,同时提供了三种界面显示风格View1,View4,View12。用户可自定义页面的参数类型和显示位置,此人性化设置可以满足工程师测试中多种量测需求。

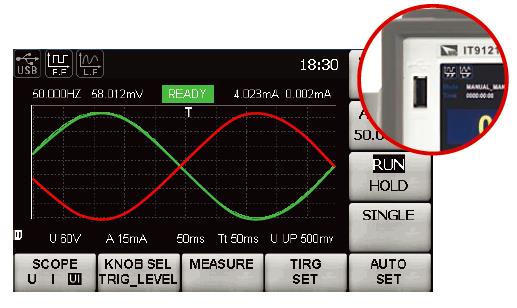

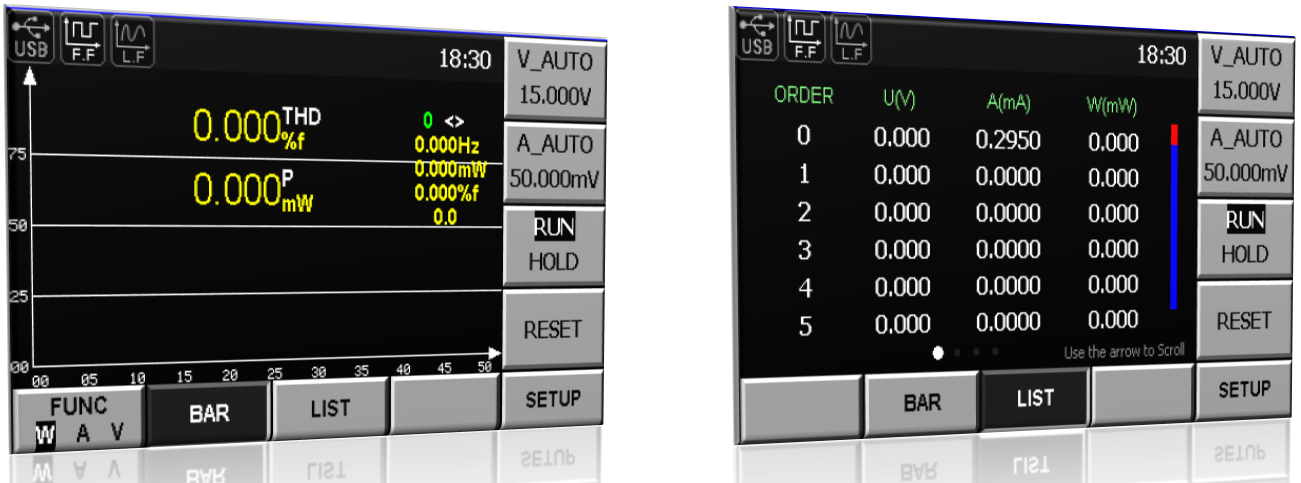

示波功能

IT9100功率分析仪的示波功能可以让用户在测试家用电器性能时,直接观察电压、电流和功率趋势显示中的波动,并可设置显示趋势、波形、数值,柱状图。并通过外围USB存储接口,直接抓取波形和记录数值,无需再外接示波器.

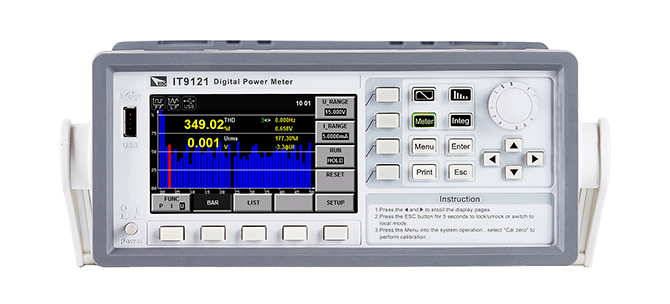

谐波测量功能

IT9100 系列交流功率分析仪测量带宽为100kHz,可实现高速机动态范围更宽广的谐波测量。在谐波模式下实现电压、电流及各次谐波的有功功率,无功功率,相位和总谐波失真因数(THD)的测试。此外IT9121、IT9121HIT9121C可进行多谐波测量,最高可量测基频的50次谐波。

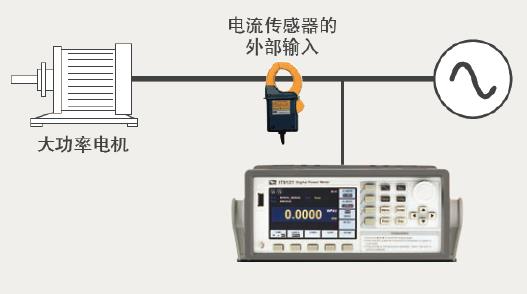

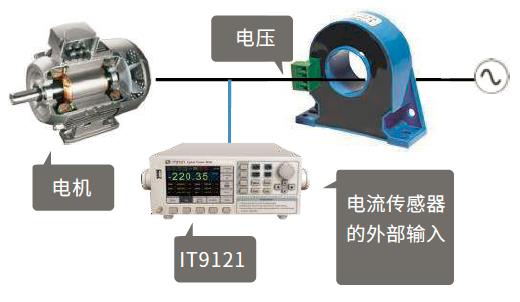

电流传感器输入

IT9100系列功率分析仪提供电压0~1000V,电流0~50A的量测范围。对于高于20A的电流测量,可使用电压输入型电流钳或电流传感器。IT9100允许用户选择50mV-2V(EX1)或者2.5V-10V(EXT2)量程。



功耗测试

  • 2.5mA量程有助于小电流测量,精度可达0.1%

  • 积分模式下的自动量程功能

  • IT9100系列功率分析仪可进行功率因素,谐波,效率,功耗及波峰因素等参数的量测。



电机测试

  • 长时间积分测量

  • 频率带宽: DC,0.5Hz至100kHz

  • IT9100功率积分功能可以量测电网互连之中的卖出/买入电量。IT9100功率分析仪提供电流积分和有功功率积分(Wh)。能够在买电和卖电的模式下,根据输入电平的大小,自动切换量程,准确执行积分测量。

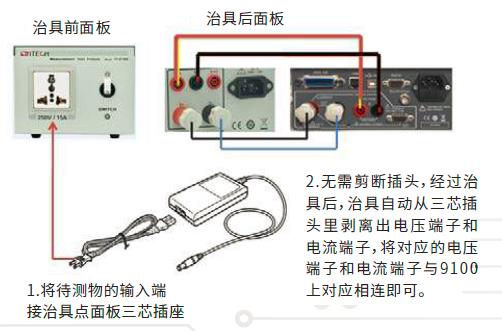

IT-E185 功率表治具

IT-E185 功率表治具是 ITECH 为用户提供的一款可选配件,可以方便客户进行IT9100系列功率表的接线测试。

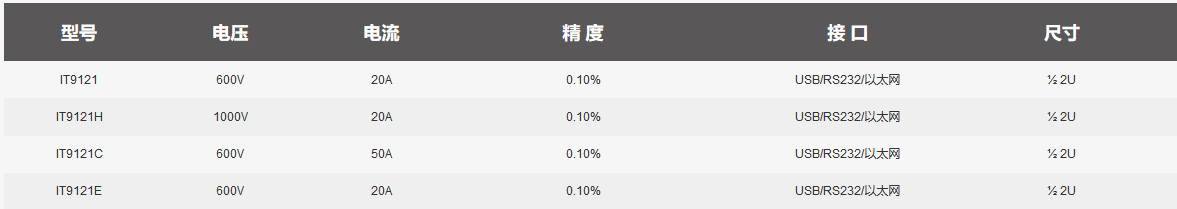

型号图.jpg*以上规格如有变动,恕不另行通知


 IT9100系列 产品单页   ‍undefined‍‍

IT9100 系列功率分析仪 产品单页
