PSW系列（开关式）(PSW 30-36，PSW 30-72，PSW 30-108，PSW 80-13.5， PSW 80-27，PSW 80-40.5，PSW 160-7.2，PSW 160-14)
    • 1/4

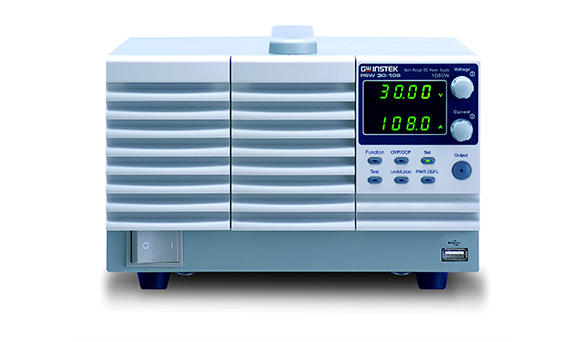

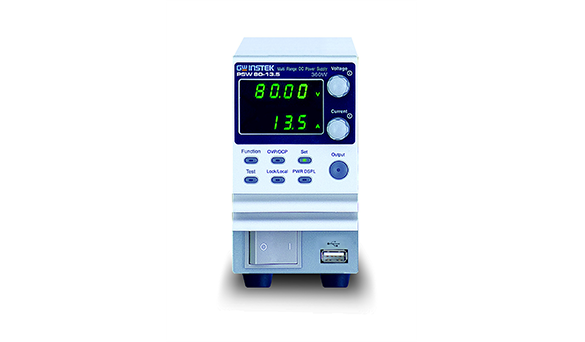

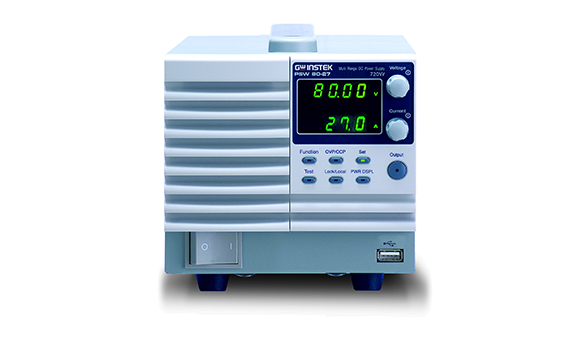

PSW系列（开关式）(PSW 30-36，PSW 30-72，PSW 30-108，PSW 80-13.5， PSW 80-27，PSW 80-40.5，PSW 160-7.2，PSW 160-14)

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
额定电压：30V/40V/80V/160V/250V/800V，额定输出功率：360W~1080W

多量程(V&I)操作，定功率输出

C.V/C.C优先；尤其适合电池和LED产业

可调斜率

串联操作(2台)( 30V/40V/80V/160V)，

并联操作(3台)( 30V/40V/80V/160V/250V/800V)

高效率和高功率密度

1/2、1/3、1/6机架尺寸(EIA/JIS标准)，用于360W、720W、1080W

标配接口：LAN、USB、模拟控制接口

选配接口：GPIB-USB适配器

LabVIEW驱动
品牌 固纬电子
13554689326
产品详情产品型号资料库

PSW-系列是一款单路输出、多量程可编程开关直流电源，最大功率1080W。该系列涵盖15种机型，提供30V、80V、160V、250V和800V的额定电压和360W、720W和1080W的最大输出功率。多量程操作可以灵活有效的设置电压和电流。用户最多能串行连接2台或并行连接3台PSW电源，这种提供更高输出电压或电流的连接能力极大的扩展了它的应用范围。灵活的多量程操作和串/并联连接，您无需再花费资金购买多种电源产品，PSW-系列完全可以满足不同层次的电源需求。

PSW-系列的C.V/C.C优先选择模式能够很好的保护待测物。当输出开启时，传统电源通常处于C.V模式，这会瞬间给电容性负载或强电流负载带来一个较大的浪涌电流。以LED的I-V曲线验证为例，使用传统电源就难以完成测量工作。C.V模式下连接LED与电源，打开输出，当电压超过LED正向电压时，电流突然增大并超过预设限流值。由于侦测到浪涌电流，电源由C.V模式转换为C.C模式。虽然模式转换后电流逐渐稳定，但C.V和C.C相交处的尖峰电流可能会造成待测物损坏。然而，PSW-系列在输出开启瞬间，能优先运行在C.C模式，避免突发的尖峰电流，保护器件免遭浪涌电流损坏。

PSW-系列设计了可调斜率功能，用户可以设置输出电压或输出电流的上升时间(由低电平变为高电平)和下降时间(由高电平变为低电平)。当电压或电流准位变化时，可调斜率有利于待测物的特性验证。通常情况下，生产测试照明装置和大型电容时会在输出打开瞬间引发浪涌电流，这严重缩短了DUT寿命。为了避免浪涌电流破坏强电流器件，在开关瞬间光滑和缓慢的电压传输可以显著减少浪涌电流，保护器件免遭大电流损坏。

PSW-系列提供OVP和OCP保护，保护电平默认为额定输出电压/电流的110%。一旦超过预设值，输出立刻关闭。PSW-系列标配USB Host/Device、LAN接口和GPIB-USB及RS232-USB选配接口，所有接口均支持LabView驱动和数据记录PC软件。后面板的模拟控制/监控接口，可以外部控制电源开/关和外部监控输出电压和电流。


PSW电源TEST脚本编辑介绍https://v.youku.com/v_show/id_XNDYxNzM0MjQ0NA==.html

固纬电子 PSW可编程开关直流电源 网络接口设置http://v.youku.com/v_show/id_XMTU5ODgzNTM2OA==.html?spm=a2hzp.8253869.0.0

可编程开关多量程直流电源PSW系列介绍http://v.youku.com/v_show/id_XNjA0NjIxNDI4.html?spm=a2hzp.8253869.0.0

PSW演示视频https://v.youku.com/v_show/id_XNTAzNDQyOTk1Ng==.html


快速选型

型号电流电压功率功能标配接口
PSW 30-3636A30V360W开关USB/LAN
PSW 30-7272A30V720W开关USB/LAN
PSW 30-108108A30V1080W开关USB/LAN
PSW 40-2727A40V360W开关USB/LAN
PSW 40-5454A40V720W开关USB/LAN
PSW 40-8181A40V1080W开关USB/LAN
PSW 80-13.513.5A80V360W开关USB/LAN
PSW 80-2727A80V720W开关USB/LAN
PSW 80-40.540.5A80V1080W开关USB/LAN
PSW 160-7.27.2A160V360W开关USB/LAN
PSW 160-14.414.4A160V720W开关USB/LAN
PSW 160-21.621.6A160V1080W开关USB/LAN
PSW 250-4.54.5A250V360W开关USB/LAN
PSW 250-99A250V720W开关USB/LAN
PSW 250-13.513.5A250V1080W开关USB/LAN
PSW 800-1.441.44A800V360W开关USB/LAN
PSW 800-2.882.88A800V720W开关USB/LAN
PSW 800-4.324.32A800V1080W开关USB/LAN


详细规格

PSW 30-36PSW 30-72PSW 30-108PSW 80-13.5PSW 80-27PSW 80-40.5PSW 160-7.2PSW 160-14.4PSW 160-21.6
额定输出
电压0~30V0~30V0~30V0~80V0~80V0~80V0~160V0~160V0~160V
电流0~36A0~72A0~108A0~13.5A0~27A0~40.5A0~7.2A0~14.4A0~21.6A
功率360W720W1080W360W720W1080W360W720W1080W
调节率(CV)
负载20mV20mV20mV45mV45mV45mV85mV85mV85mV
电压18mV18mV18mV43mV43mV43mV83mV83mV83mV
调节率(CC)
负载41mA77mA113mA18.5mA32mA45.5mA12.2mA19.4mA26.6mA
电压41mA77mA113mA18.5mA32mA45.5mA12.2mA19.4mA26.6mA
涟波&噪声(噪声带宽20MHz；涟波带宽1MHz)
CV p-p60mV80mV100mV60mV80mV100mV60mV80mV100mV
CV rms7mV11mV14mV7mV11mV14mV12mV15mV20mV
CC rms72mA144mA216mA27mA54mA81mA15mA30mA45mA
编程精确度
电压0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +100mV0.1% +100mV0.1% +100mV
电流0.1% +30mA0.1% +60mA0.1% +100mA0.1% +10mA0.1% +30mA0.1% +40mA0.1% +5mA0.1% +15mA0.1% +20mA
测量精确度
电压0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +10mV0.1% +100mV0.1% +100mV0.1% +100mV
电流0.1% +30mA0.1% +60mA0.1% +100mA0.1% +10mA0.1% +30mA0.1% +40mA0.1% +5mA0.1% +15mA0.1% +20mA
响应时间
上升时间50ms50ms50ms50ms50ms50ms100ms100ms100ms
下降时间(满载)50ms50ms50ms50ms50ms50ms100ms100ms100ms
下降时间(空载)500ms500ms500ms500ms500ms500ms1000ms1000ms1000ms
负载瞬间恢复时间(负载改变50~100%)1ms1ms1ms1ms1ms1ms2ms2ms2ms
编程分辨率(PC远程控制模式)
电压1mV1mV1mV2mV2mV2mV3mV3mV3mV
电流1mA2mA3mA1mA2mA3mA1mA2mA3mA
测量分辨率(PC远程控制模式)
电压1mV1mV1mV2mV2mV2mV3mV3mV3mV
电流1mA2mA3mA1mA2mA3mA1mA2mA3mA
串联和并联能力
并联含主机最多并联3台
串联含主机最多串联2台
保护功能
OVP3~33V3~33V3~33V8~88V8~88V8~88V16~176V16~176V16~176V
OCP3.6~39.6A5~79.2A5~118.8A1.35~14.85A2.7~29.7A4.05~44.55A0.72~7.92A1.44~15.84A2.16~23.76A
OHP由升高的内部温度决定
前面板显示精度(4位)
电压0.1% ± 20mV0.1% ± 20mV0.1% ± 20mV0.1% ± 20mV0.1% ± 20mV0.1% ± 20mV0.1% ± 100mV0.1% ± 100mV0.1% ± 100mV
电流0.1% ± 40mA0.1% ± 70mA0.1% ± 100mA0.1% ± 20mA0.1% ± 40mA0.1% ± 50mA0.1% ± 5mA0.1% ± 30mA0.1% ± 30mA
环境条件
操作温度0℃~50℃
存放温度-25℃~70℃
操作湿度20% ~ 85%RH；无凝结
存放湿度小于90%RH；无凝结
回读温度系数(热机30分钟)
电压额定输出电压的100ppm/℃
电流额定输出电流的200ppm/℃
其它
模拟控制有
接口USB/LAN/GPIB(选配)
风扇热感控制
电源85VAC~265VAC，50/60Hz，单相
尺寸&重量71(W)×124(H)×350(D)mm；约3kg142(W)×124(H)×350(D)mm；约5.3kg214(W)×124(H)×350(D)mm；约7.5kg71(W)×124(H)×350(D)mm；约3kg142(W)×124(H)×350(D)mm；约5.3kg214(W)×124(H)×350(D)mm；约7.5kg71(W)×124(H)×350(D)mm；约3kg142(W)×124(H)×350(D)mm；约5.3kg214(W)×124(H)×350(D)mm；约7.5kg
